LPC1114/LPC11U14和LPC1343對比學習（七）SSP

LPC1114和LPC11U14有兩路SSP總線，而LPC1343只有一路SSP總線，其他沒有太大的區別，不過LPC11U14的SSP1總線都有兩路管腳可以設置，進一步增加了芯片的靈活性。

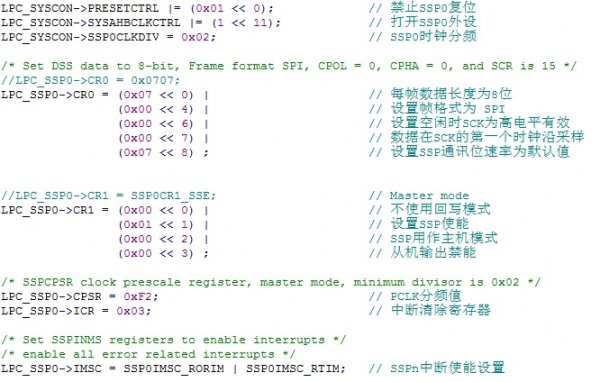

三種芯片的SSP總線初始化基本一致：

但是需要注意，LPC1114和LPC1343的SSP0總線，再設置好時鐘后，還必須選擇時鐘的輸出引腳，

/*SCK管腳位置選擇：0x00 - P0_10, 0x01 - 0_P2_11, 0x02 - P0_6, 0x03 - 保留*/

LPC_IOCON->SCK_LOC = SSP0_SCK_SELECT;

而LPC1114的SSP1總線和LPC11U14的兩路SSP總線則不需要這樣設置。對于LPC1114的SSP1總線可以理解，因為沒有管腳映射。但是LPC11U14卻有管腳映射功能，如果沒有此寄存器，如果多個管腳都設置成同一的功能，真不知道會出現什么樣的效果 。就是能正常工作，感覺程序沒有以前那樣嚴謹了，不知道NXP為什么會這樣設計

對于SSP總線，需要知道主從設置的主要區別，在主模式下器件的片選管腳可以隨意設定而不一定要總線的NSS管腳，而且就算使用此管腳也要設置成普通GPIO端口，通過程序控制器件片選。但是在從模式下從機管腳必須使用總線的NSS。

在使用SSP總線來控制SD卡時，SD卡的初始化必須要盡量降低SSP總線速度，一般在400K以下比較安全，如果不想降低SSP總線速度，那就必須在初始化函數中添加延時來降低速度，保證SD卡初始化成功。之后就可以加快SSP總線速度，提高SD卡讀寫速度。
