過電流保護，過電流保護電路圖
過電流保護概念：
過電流保護（over current protection）:當電流超過預定最大值時，使保護裝置動作的一種保護方式。
過電流保護定義：
英文名稱：over-current protection
定義：預定當被測電流增大超過允許值時執行相應保護動作(如使斷路器跳閘)的一種措施保護。
所屬學科：電力（一級學科）；繼電保護與自動化（二級學科）
過電流保護原理
電網中發生相間短路故障時，電流會突然增大，電壓突然下降，過流保護就是按線路選擇性的要求，整定電流繼電器的動作電流的。當線路中故障電流達到電流繼電器的動作值時，電流繼電器動作按保護裝置選擇性的要求，有選擇性的切斷故障線路。
當出現負載短路、過載或者控制電路失效等意外情況時，會引起流過穩壓器中開關三極管的電流過大，使管子功耗增大，發熱，若沒有過流保護裝置，大功率開關三極管就有可能損壞。故而在開關穩壓器中過電流保護是常用的。最經濟簡便的方法是用保險絲。由于晶體管的熱容量小，普通保險絲一般不能起到保護作用，常用的是快速熔斷保險絲。這種方法具有保護容易的優點，但是，需要根據具體開關三極管的安全工作區要求來選擇保險絲的規格。這種過流保護措施的缺點是帶來經常更換保險絲的不便。
在線性穩壓器中常用的限流保護和電流截止保護在開關穩壓器中均能應用。但是，根據開關穩壓器的特點，這種保護電路的輸出不能直接控制開關三極管，而必須使過電流保護的輸出轉換為脈沖指令，去控制調制器以保護開關三極管。為了實現過電流保護一般均需要用取樣電阻串聯在電路中，這會影響電源的效率，因此多用于小功率開關穩壓器的場合。而在大功率的開關穩壓電源中，考慮到功耗，應盡量避免取樣電阻的接入。因此，通常將過電流保護轉換為過、欠電壓保護。
電話保護類型
過電流保護主要包括短路保護和過載保護兩種類型。
短路保護的特點是整定電流大、瞬時動作。電磁式電流脫扣器(或繼電器)、熔斷器常用作短路保護元件。
過載保護的特點是整定電流較小、反時限動作。熱繼電器、延時型電磁式電流繼電器常用作過載保護元件。
在沒有太大沖擊電流的情況下，熔斷器也常用作過載保護元件。
在TN系統中，采用熔斷器作短路保護時，熔體額定電流應小于單相短路電流的1/4；用斷路器保護時，斷路器瞬時動作或短延時動作過電流脫扣器的整定電流應小于單相短路電流的2/3。

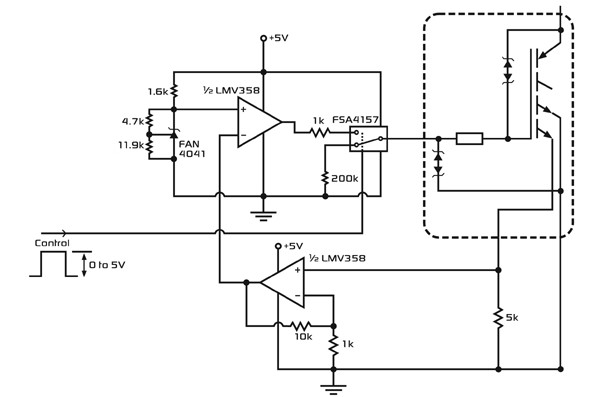

過電流保護電路圖
