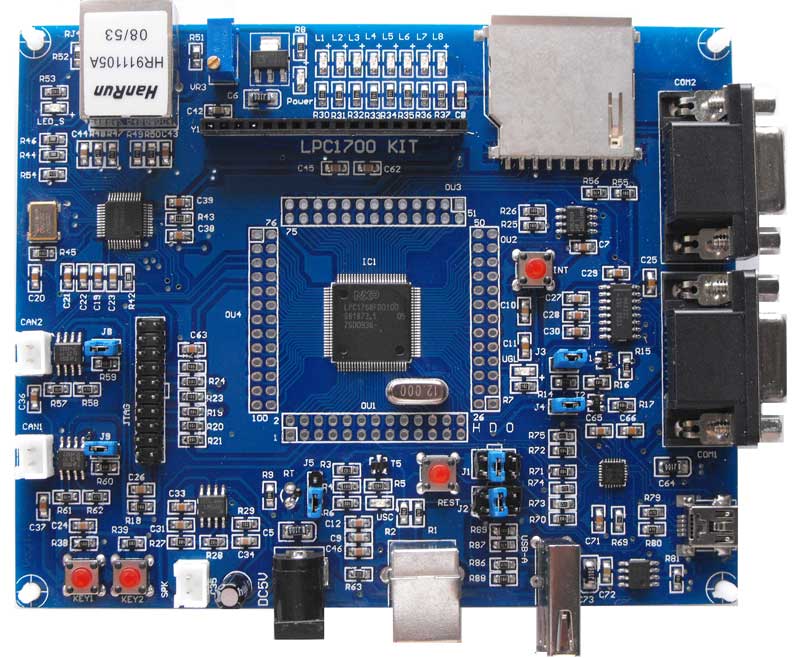

LPC1768開發板
LPC1768 開發板配置有LPC1768微處理器（運行速度高達100MHz）以及彩色TFT液晶顯示器，100M以太網，雙CAN，2個串口，USB2.0 HOST/OTG/Device,SD/MMC接口。
LPC1700系列芯片使用高性能的ARM Cortex-M3 V2版本 32位的RISC內核，工作頻率為100 MHz。它內置高速存儲器(高達512K字節的閃存和64K字節的SRAM)，豐富的增強I/O端口和聯接到兩條APB總線的外設。該板包含8通道12位的ADC和10位的DAC、4個通用16位定時器、電機控制PWM接口以及多個標準和先進的通信接口：多達3個I2C、SPI、2個I2S、1個 SDIO、4個USART、一個USB Host/Device/OTG接口和兩個CAN、Ethernet MIC接口、Quadrature Encoder interface。
LPC1700系列工作于-40°C至+105°C的溫度范圍，供電電壓為2.0V至3.6V。它的一系列省電模式突顯出了它的低功耗的特點。
豐富的外設配置，使得LPC1700微控制器適合于多種應用領域：
- 電機驅動和應用控制
- 醫療和手持設備
- 汽車電子等領域
板載資源：
處理器：LPC1768，主頻：100MHz,512KB FLASH Memory(片內),64KB SRAM(片內)
- AD(熱敏電阻測溫)、DA(USB聲卡)轉換。
- 液晶顯示(LCD12232,TFTLCD320X240彩屏接口)。
- USB2.0接口,USB-HOST及USB OTG接口。
- MMC/SD(SPI)接口(提供帶FAT,FAT32文件系統)。
- 2路三線RS232串行口。
- 2路CAN接口TJA1050。
- RJ45-10/100M Ethernet網絡接口(PHY默認為：DP83848 也可提供DM9161AE驅動方便客戶更換不同PHY)。
- 2個按鍵，8個LED燈.2個功能按鍵-Reset和INT0按鍵。
- 串口ISP（bootloader）下載功能，JTGA調試接口。
- JTAG接口(方便大家用仿真器調試，可以選配我們的ULINK2及JLINK仿真器)
- IIC接口(AT24C16)
- 其它功能(揚聲器輸出驅動-可直接接揚聲器)。
- 供電直接由外部穩壓電源來或USB提供。
- 提供四個固定孔，方便用戶安裝固定。
- 物理尺寸：130mm* 105mm。
- 采用2層板工藝設計，全機器貼片工藝焊接，性能可靠穩定。
實驗內容：
- TFT_LCD320X240顯示例程(包含uCgui例程)
- LCD122 X 32圖形點陣液晶顯示例程 (包含動畫顯示)
- GPIO的控制實驗，LED(發光二極管)、KEY(按鍵)等
- 中斷向量配置實驗例程N(yùn)VIC
- ADC模數轉換例程
- 利用CortexM3位塊管理功能來讀寫SRAM中的變量程序
- CAN實驗
- SD卡測試?yán)?SPI接口)
- DEBUG仿真模擬調試?yán)?/li>
- DAC Speaker 測試?yán)?/li>
- Blinky綜合測試?yán)?/li>
- Mass_Storage實驗例程
- USB HID測試?yán)?/li>
- 串口通訊例程
- TIM實驗例程
- SPI測試?yán)?/li>
- PWM測試程序
- RTC實時時鐘程序
- Ethernet 測試?yán)?WEBSERVER及RL-ARM中的TCP,UDP等)
- USB HOST讀寫U盤示例
- USB在線下載支持。
以上實例在光盤中均有。
標準配置：
- LPC1768 開發板 1塊
- 串口線 1 條
- USB A-B線 1條
- 交叉RJ45網線 1條
- 揚聲器 1個
- 光盤(開發環境及LPC1768的所有例程) 1 張
可選配件：
- ULINK2 (USB接口的JTAG調試器支持KEIL，讓你更快速上手 680元)
- J-LINK ARM ICE(兼容SEGGER公司的JLINK)
- WIGGLER調試器 40元
- LCD12232 圖形液晶 40元
- TFTLCD 240X320 彩色液晶..(基于UCGUI驅動等)
- H-JTAG (USB 接口的JTAG調試器，支持Keil 、ADS、IAR，F(xiàn)lash下載超快)
開發工具軟件下載:
- 最新的MDK開發環境下載: RealView MDK-ARM 3.80a
- 支持LPC17XX系列串口下載的FlashMagic 下載:http://www.flashmagictool.com/download.html&d=FlashMagic.exe
