基于產品升級換代和未來技術儲備需求，能夠提供更高性能、更低功耗以及更大靈活性的32位微控制器(MCU)的關注度正不斷攀升。特別是在低功耗連接設備、智能電表、手持設備、白家電、汽車CAN總線、傳感等傳統的8位、16位MCU的應用領域，低成本32位MCU能以與8位、16位MCU相當的成本，提供更高的性能、更好的擴展性和更佳的節能性能，大有在更新換代的應用中替代8位、16位MCU的勢頭。

恩智浦半導體(NXP Semiconductors)最近推出的LPC1100微控制器系列正是針對8/16位應用的MCU。基于ARM Cortex-M0的LPC1100是市場上定價最低的32位微控制器解決方案，其價值和易用性比現有的8/16位微控制器更勝一籌。該控制器性能卓越、簡單易用、功耗低，更重要的是，它能顯著降低所有8/16位應用的代碼長度。

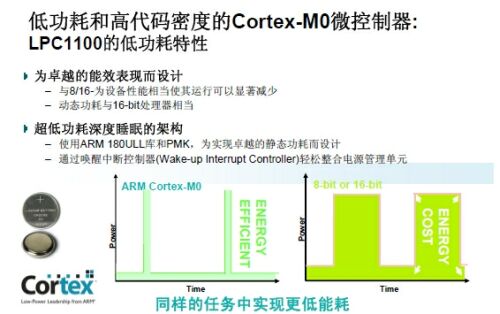

“LPC1100為卓越的能效表現而設計，與8/16位MCU相比，在設備性能相當的情況下，其運行時間可以顯著減少，動態功耗與16位處理器相當。” 恩智浦半導體大中華區多重市場產品部市場總監金宇杰表示。金宇杰介紹道，LPC1100系列將主要面向智能電表、手持電子設備(比如便攜式醫療設備)等應用。

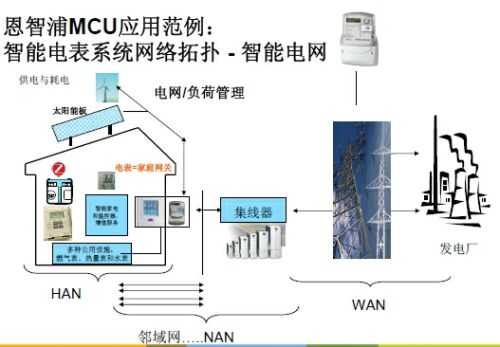

如今全球范圍內正在開始淘汰機電式電表，歐美及中國正在大規模推廣基于高級計量架構(AMI)的雙向通信網絡。智能電表作為簡易型家庭網關，用于多種公用設施自動抄表(AMR)和負荷管理。預計在不久的未來，智能電表將成為家庭網關，實現多種住宅控制功能（安全、報警等），并將以家庭為單位實現智能化發電（太陽能、風能）和配電。NXP有專門的負責智能電表應用的部門，旨在提供全方位的解決方案。

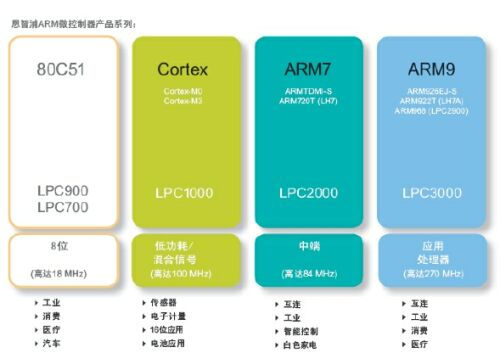

恩智浦是全球領先的ARM MCU供應商，在LPC1100系列之前，已推出了業界性能最高的Cortex-M3微控制器LPC1700，以及基于ARM內核的其他MCU產品，包括基于8051的LPC900和LPC700、基于Cortex的LPC1000、基于ARM7的LPC2000，以及基于ARM9的LPC3000。這些產品具有靈活的設計，引腳及軟件兼容，適合最廣泛的外圍設備，提供符合應用需求的各類選擇。

針對市面上已有越來越多的廠商推出基于ARM的MCU，金宇杰表示恩智浦主要從以下3個方面來實現差異化：(1) 恩智浦ARM MCU為嵌入式應用需求而優化設計，例如采用了高速嵌入式Flash、先進的總線架構，集成了嵌入式外設關鍵技術，包括USB和以太網；(2)提供高效的設計工具支持。除了具有傳統的第三方豐富的工具、便捷的在線原型設計工具外，恩智浦還將推出了低成本的開發工具鏈LPCXpresso，為從評估到產品開發提供端到端的解決方案。(3)提供快速的技術支持，恩智浦已在中國建立了本土支持團隊，還將很快推出適合中國市場的產品。

雖然ARM內核由ARM公司設計和授權，但如何構建和應用IP將令ARM MCU的性能和功耗區別很大。恩智浦的ARM微控制器產品在以下方面更具突出優勢：

高效嵌入式Flash：恩智浦微控制器產品基于內部128位架構的零等待技術，以及專利技術的內存加速模塊(MAM)，使得代碼可以在內部flash中全速運行。

高速AHB總線架構：AHB總線矩陣大大減輕了CPU負擔，增加了系統吞吐量，使得并行的主從訪問成為可能，大大提高了系統的整體性能。

完全兼容USB標準的片上USB接口：恩智浦引領具有USB接口的ARM MCU市場。其產品具有獨特的USB特性，同時帶有全面的軟件支持，并符合USB協議規范。

快速GPIO：GPIO寄存器由VPB總線轉移至ARM局部總線，以實現高速I/O時序，快速GPIO的輸出頻率為普通慢速IO的3.5倍。

低功耗設計技術：M0內核采用32位架構，其能效遠高于8位和16位架構產品。在保持原有運算性能的前提下，M0內核可以降低2～4倍的運行速度，因此相同的運算任務可以節約1/2-1/4的功耗。

獨特的浮點運算功能： 內置硬件浮點協處理器VFP9，使得32位微控制器可以有足夠的能力來實現許多信號處理功能。VFP能夠使性能提高5倍左右，減少代碼量，并同時也使得功耗進一步降低。
