LPC1100系列CORTEX-M0芯片 新品上市
50 MHz 32位Cortex-M0微處理器，功耗和效率處于行業領先水平
概述
LPC1100系列ARM是以Cortex-M0為內核，是為嵌入式系統應用而設計的高性能、低功耗的32位微處理器。LPC1100是市場上定價最低的32位微控制器解決方案，其價值和易用性比現有的8/16位微控制器更勝一籌。該控制器性能卓越、簡單易用、功耗低，更重要的是，它能顯著降低所有8/16位應用的代碼長度。
LPC1100系列每秒4500多萬條指令的傲人性能讓8位（每秒不到100萬條指令）及16位（每秒300萬到500萬條指令）微控制器相形見絀；LPC1100不僅能執行基本的控制任務，進行繁復的運算，即便最復雜的任務也能輕松應付。執行效率的提高直接轉化為能耗的降低。實現該性能水平的LPC1100頻率為50MHz，其功耗也得到了很大程度的優化——僅需不到10mA的電流。
LPC1100系列ARM Cortex-M0的外設組件：最高配置包括32KB片內Flash程序存儲器、8KB片內SRAM、一路I2C(FM+)、一路RS-485/EIA-485 UART、兩路SSP、4個通用定時器以及多達42個通用I/O口。
特性
- Cortex-M0內核，運行速度高達50MHz
- 內置嵌套向量中斷控制器（NVIC）

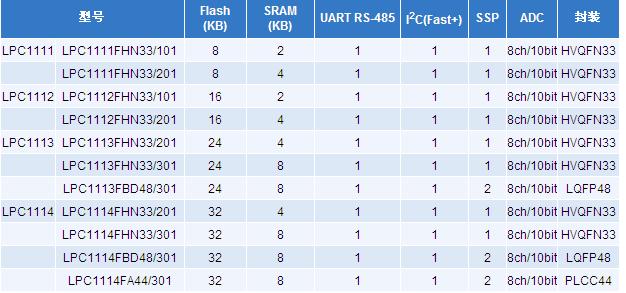

- 具有32kB（LPC1114）、24kB（LPC1113）、16kB（LPC1112）、8kB（LPC1111）片內Flash程序存儲器
- 最高配置8KB片內SRAM
- 在系統編程（ISP）和在應用編程（IAP）可通過片內引導裝載程序軟件來實現
串行接口包括：
- 可產生小數波特率、具有調制解調器、內部FIFO和支持RS-485/EIA-485標準的UART
- SSP控制器，帶FIFO和多協議功能（僅在LQFP48和PLCC44封裝中有兩路SSP）
- I2C總線接口，完全支持I2C總線規范和快速模式，數據速率為1Mbit/s，具有多個地址識別功能和監控模式
其它外設：
- 多達42個通用I/O（GPIO）引腳，帶可配置的上拉/下拉電阻
- 某些引腳支持20mA的高驅動電流
- I2C總線引腳在FM+模式下可支持20mA的灌電流
- 4個通用定時器/計數器，共有4路捕獲輸入和13路匹配輸出
- 可編程的看門狗定時器（WDT）
- 系統節拍定時器
- 帶有SWD調試功能
- 集成了PMU（電源管理單元），可在睡眠、深度睡眠和深度掉電模式中極大限度地減少功耗
- 具有三種低功耗模式：睡眠模式、深度睡眠模式和深度掉電模式
- 3.3V單電源供電（2.0V~3.6V）
- 10位ADC，在8個引腳中實現輸入多路復用
- GPIO均可以配置為邊沿或電平中斷
- 帶驅動的時鐘輸出功能可以反映主振蕩器時鐘、IRC時鐘、CPU時鐘和看門狗時鐘
- 13個擁有專用中斷的GPIO可以將CPU從深度睡眠模式中喚醒
- 掉電檢測，具有4個獨立的閥值，用于中斷和強制的復位
- 上電復位（POR）
- 主振蕩器工作范圍：1MHz~25MHz
- 12MHz內部RC振蕩器可調節到1%的精度，可將其選擇為系統時鐘
- PLL允許CPU在最大的CPU速率下操作，而無需高頻晶振，可從主振蕩器、內部RC振蕩器或看門狗振蕩器中運行
- 可采用LQFP48、PLCC44或HVQFN33封裝
