功能描述

  紅外遙控調光是PHILIPS公司提供的照明燈實現遠距離控制光線強度的解決方案，為了靈活有效控制發射器和接收器使用高性能的單片機P89LPC901作為核心控制器，通過紅外信號傳輸的遙控調光解決方案的特點是傳輸距離遠、功耗低、操作簡單。這種廉價的解決方案由幾部份組成

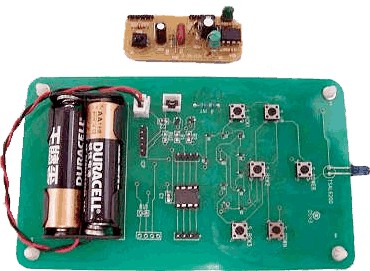

發射器

l發射器是一個簡單，易于遠程控制手持鍵盤

l最多支持6種按鍵功能，如：ON/OFF ，亮度增加/下調，存儲/還原

l發射器和接收器之間的紅外線傳輸距離可在10m以上。

l用軟件的方式降低功耗，延長電池使用時間

l軟件是實現了抗干擾

l便于調試的UART編碼

接收器

以下是一些主要特性：

lPWM輸出和有RC過濾器的A/D轉換器

l當電源關閉時強制存儲

l便于調試的UART編碼

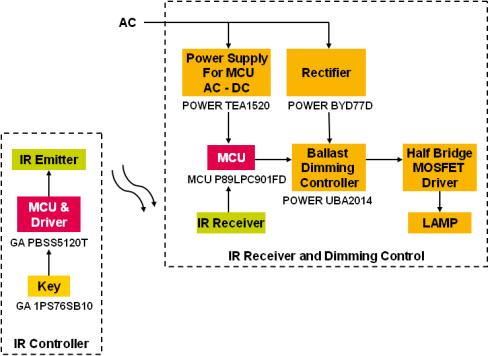

當系統上電，用戶通過遙控器給一個信號，主芯片P89LPC901處理該信號并經由紅外線發射器傳輸到接收器，而接收器的處理器解碼該信號并輸出給UBA2014實現信號的控制 原理圖下載 全文PDF 源代碼 Bom單
