NXP(恩智浦)新型電能計量芯片EM773   EM773 energy metering IC

The NXP EM773 is the world's first-ever, ARM-based product with a metrology engine inside. Included with the metrology engine is automatic, single-phase, power- and energy-measurement for non-billing smart metering applications. The EM773 energy metering IC is designed to remove the complexities of metrology development, enabling designers to focus on product differentiating features. Built around a 32-bit ARM Cortex-M0 core, the EM773 is price- and power-optimized to improve the capabilities of smart metering communication. An open-source, wireless M-bus–based design example using the OL2381 wireless transceiver is provided with the plug meter evaluation hardware to enable easy access to the EM773's feature-rich platform, enabling fast time-to-market.

這是全球首款非計費式電能計量用32位ARM®解決方案。該解決方案可應用于自動化、單相、電力和能源智能計量。EM773電能計量芯片能夠大大的減小計量開發的復雜性，讓開發人員集中精力開發出新的特性。基于32位ARM Cortex-M0 內核，EM773性價比高，能耗小，大大改進了智能計量通信。通過使用OL2381無線收發器設計的開源、無線M-bus的示范例子，再配合相應計量硬件，就能夠輕易的訪問EM773平臺的豐富資源，大大縮短產品上市周期。

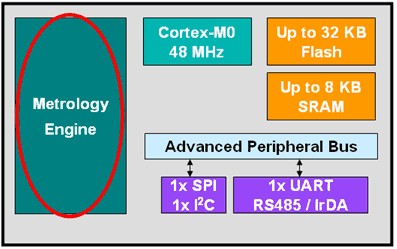

EM773硬件框圖

• 主要特色:
• * 1%精確度,單相測量引擎
• * 自動計算,無需CPU干預
• * ARM Cortex-M0(頻率高達48MHz)
• * 32KB FLASH 存儲器
• * 8KB SRAM 存儲器
• * 集成一系列外設(UART,SPI,I2C,GPIO,計數/定時器,看門狗)
• * 32引腳,HVQFN封裝
• * 支持標準Cortex-M0 API
• * 提供開源M-Bus應用示例
• 主要應用:
• * 智能家電
• * 工業儀表儀器
• * 架上服務器
• * 智能接口
• * 綠色消費電子產品

EM773是NXP(恩智浦)推出的第一款基于ARM的電能計量芯片。基于低功耗、低成本的ARM Cortex -M0內核的EM773芯片，工作頻率達48MHz，包含自動的、單相的計量引擎，并集成了32KB FLASH 存儲器、8KB SRAM存儲器，以及一系列外設。

在230 V / 50 Hz 或 120 V / 60 Hz條件下，計量引擎對輸入的精確度可達1%，低于最大負載 就能保持這個精確度。計量引擎無需CPU干預，就能自動計算。它不僅僅計量W，也包括VAr、VA 、Vrms、Irms、 THD等等。開源應用示例可以生成 kWh 數據。計量引擎支持標準的API，可以讓 Cortex-M0 CPU 初始化、啟動、停止引擎以及讀取數據。

芯片配備了一系列外設，提高了設計的靈活性。芯片包含一個波特生成器、一個內部FIFO，支持 RS-485；一個支持FIFO、多種協議的SPI控制器，一個I2C總線接口。高達25個GPIO，帶有上/下 拉電阻；3個通用計數/定時器，一個可編程看門狗定時器。

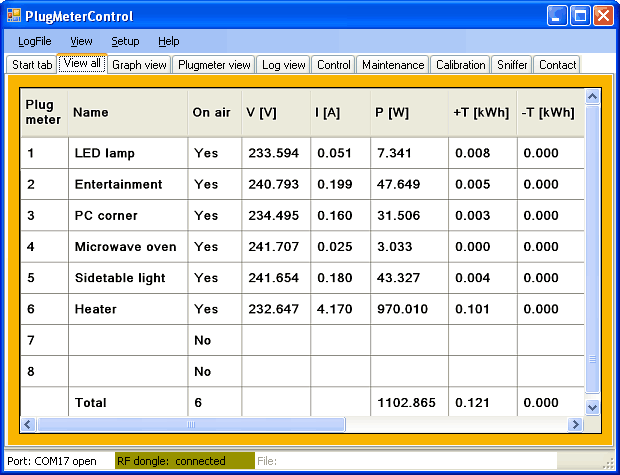

圖1

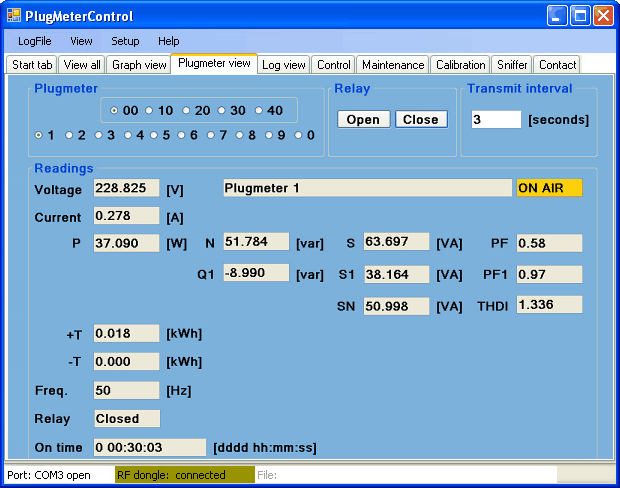

圖2

開發平臺

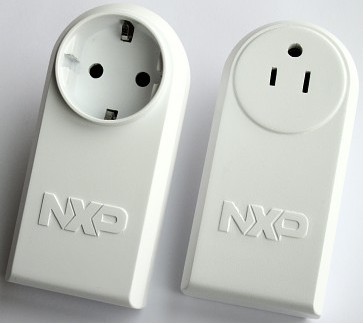

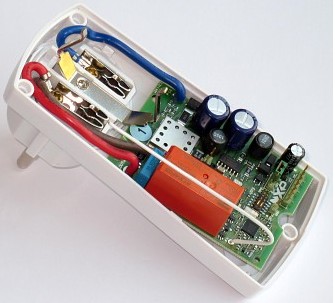

為了縮短上市周期，NXP（恩智浦）為EM773提供了完整的設計平臺。平臺包含一個開源設計，展 示了一個無線（M-Bus）應用。該方案使用EM773測量單相負載，并通過無線M-Bus輸送數據。無 線M-Bus使用NXP（恩智浦）無線收發器連接到USB適配器（基于NXP ARM Cortex-M3 LPC1343）。 數據可以在PC上顯示。界面如圖1、2所示。

資料下載

NXP energy metering IC EM773

NXP em773.datasheet.pdf
