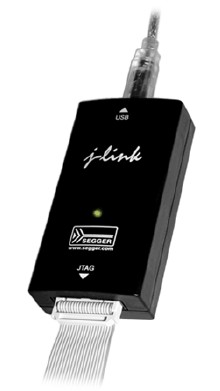

J-LINK ARMJTAG 仿真器
J-Link是SEGGER公司為支持仿真ARM內核芯片出的JTAG仿真器。配合IAR? EWARM, ADS, REIL, WJNARM, ReaIView等集成開發環境支持所有ARM7/ARM9內核芯片的仿真，通過RDI接口和各集成開發環境無縫連接，操作方便、連接方便、簡單易學，是學習開發ARM最好最實用的開發工具。
J-Link? 主要特點
- * USB 2.0接口；
- *IAR EWARM 集成開發環境無縫連接的JTAG仿真器
- *支持所有ARM7/ARM9內核芯片，包括Thumb模式
- *支持ADS, IAR, KEIL, WINARM, REALVIEW等幾乎所有的開發環境
- *下載速度高達ARM7:600kb/s, ARM9:550kb/s,通過DCC最高可達800kb/s
- *最高JTAG速度12MHz
- *目標板電壓范圍1.2V – 3.3V
- *自動速度識別功能
- *監測所有JTAG信號和目標板電壓
- *完全即插即用
- *使用USB電源(但不對目標板供電)
- *帶USB連接線和20芯扁平電纜
- *支持多JTAG器件串行連接
- *標準20芯JTAG仿真插頭
- *選配14芯JTAG仿真插頭
- *選配用于5V目標板的適配器
- *帶J-Link TCP/IP server,允許通過TCP/IP網絡J-Link支持ARK內核
- *ARM7TDMI (Pev 1)
- *ARM7TDMI (Pev 3)
- *ARM7TDMI-S (Pev 4)
- *ARM720T
- *ARM920T
- *ARM926 ET-S
J-Link ARM Specifications
- 1、Target voltage can be measured
- 2、Fully plug-and-play compatible
- 3、Supports any ARM7/ARM9 core, including thumb mode
- 4、Powered through USB (<50mA)
- 5、Full USB 2.0 speed
- 6、Download speed up to 600 kBytes/s
- 7、DCC speed up to 800 kb/s
- 8、Max. JTAG speed 12 MHz
- 9、Standard 2x10 pin JTAG connector
- 10、Automatic core recognition
- 11、Auto speed recognition
- 12、Support for multiple devices on scan chain
- 13、Fully plug-and-play compatible
- 14、All JTAG signals can be monitored
- 15、Supports 1.2-3.3 V target voltage
Supported ARM Cores
J-Link has been tested with the following cores, but should work with any ARM7/ARM9 and Cortex-M3 core.
- * ARM7TDMI (Rev 1)
- * ARM7TDMI (Rev 3)
- * ARM7TDMI-S (Rev 4)
- * ARM720T
- * ARM920T
- * ARM922T
- * ARM926EJ-S
- * ARM946E-S
- * ARM966E-S
- * Cortex-M3
配件清單
- J-LINK仿真器 1 臺
- USB線 1 條
- 20PIN 優質連接線 1條
- 光盤 1張
本產品三年保修
