P1300手機開發套件硬件組成與特點

一、P1300的組成

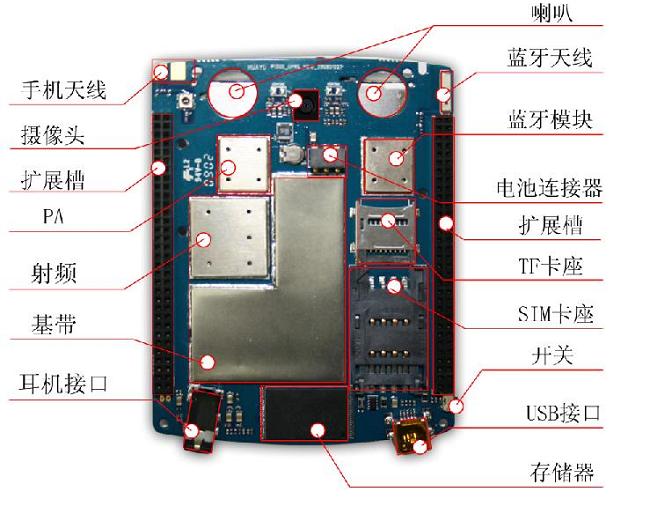

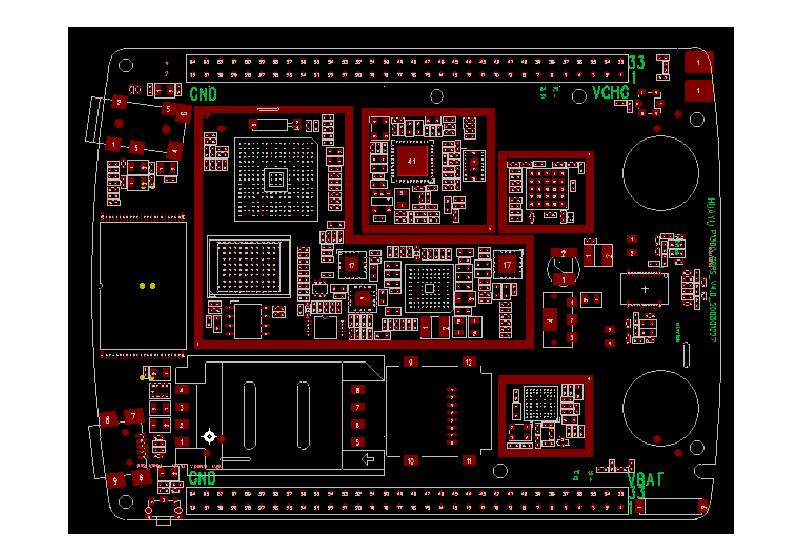

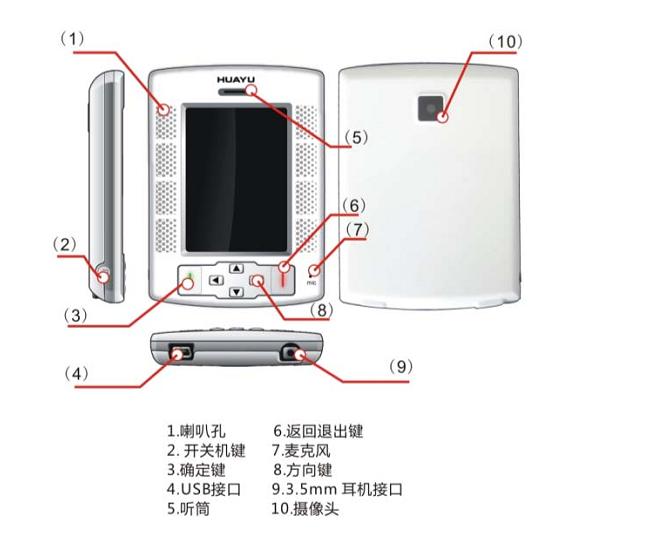

P1300手機開發模塊直接采用當前最熱門的手機方案（MTK6225），內核集成有 ARM7(104MHz)，Flash 為128Mbit，SRAM 為 64Mbit，GPRS 為 12Class。是我們購買手機開發模塊的首選。其外形結構如下圖：

二、P1300八大特點

1. 手機主控外設系統（省時省力又省錢）

P1300手機開發模塊是一個通用模塊，主要包括通用主控系統和 GPRS、BT、Camera、MP3、MP4、U盤、TF 卡等配套外設，完全等價于一個微型電腦，并且帶遠程無線通訊和近距離通訊。 做為一個電子設備，80%的都有通用主控系統，比如MCU51、PIC、ARM 或者其他的等等，而這部分工作每個項目都在重復的設計開發，并且這個部分占整個項目工作量的 80%到 90%,而自己真正要做的部分，比如數據采集等等，反而只有 10%～20％,形成了本末倒置，嚴重的影響了項目和產品的開發速度，質量上也無法保證。P1300手機開發模塊就是一個理想的通用主控系統，讓您只關心你要做的部分，別讓通用瑣碎的事情干擾您的項目開發。 它顛覆傳統的設計理念，直接采用手機主控外設，直接在手機上采用 C 語言或者 JAVA 開發，這一點以前是手機公司才能作到的，現在可以讓大家都能做到，省時省力又省錢。

2. 串口/USB 二合一接口

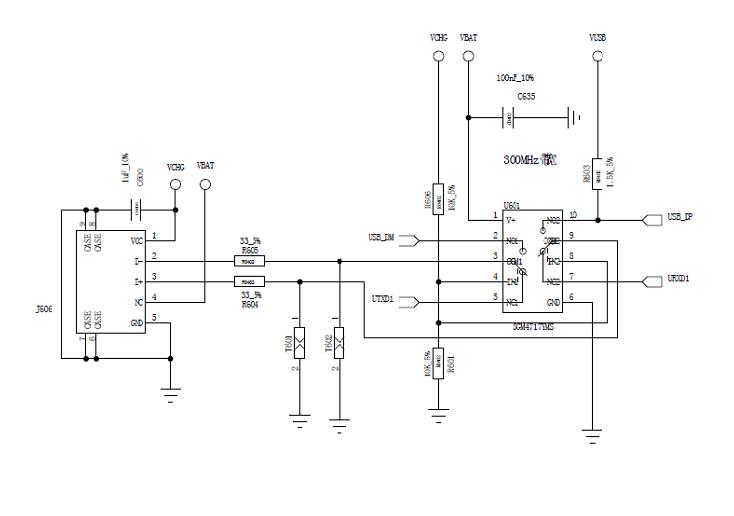

模塊中有一個 miniUSB 接口的串口/USB 二合一接口，接口的切換由一個 300MHz 的模擬開關來完成 當 miniUSB 的 VCHG 腳為低電平的時候，此接口為串口，可以跟外部通訊，或者升級此模塊的程序。 當 VCHG 腳為高電平時， 一般為充電或者是跟電腦的USB host 接，這個時候可以實現 USB 傳輸。注意NC 腳為內部電池電壓腳，可以對外輸出電壓，用于外部設備的供電。內部電路如下圖：

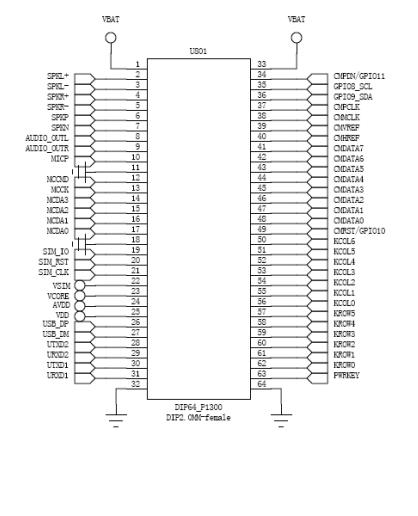

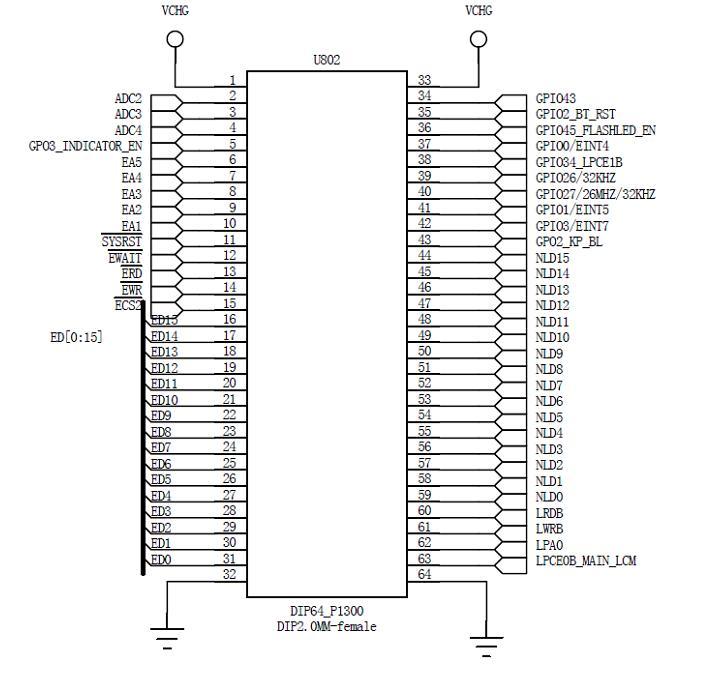

3. 擴展的廣泛性（128pin的全功能接口）

開發模塊提供 128 個外接的引腳（2.0mm 插針），音頻接口、SD 卡、SIM 卡、接口電壓、USB、串口、按鍵、Camera、ADC、GPIO、并口等等全部都引出。只需要把手機開發模塊的背后的 C 殼去掉，就可以直接使用這些擴展接口，用戶只需要做一個雙面板電路，把手機開發模塊插入即可主控使用。

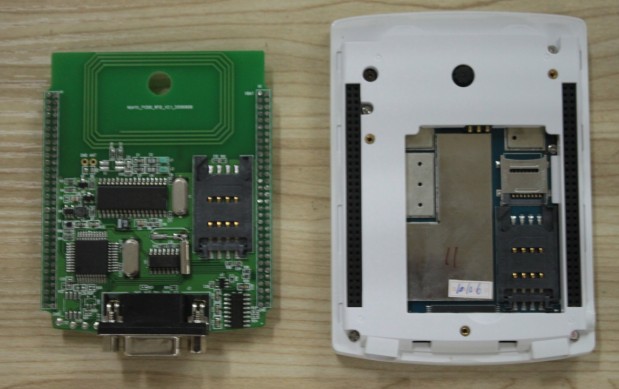

P1300與擴展板

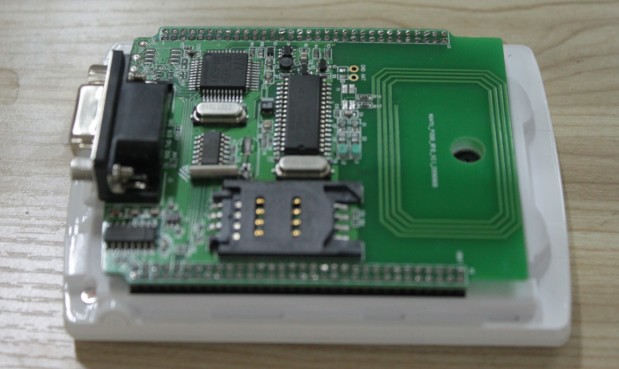

P1300與擴展板組合（1）

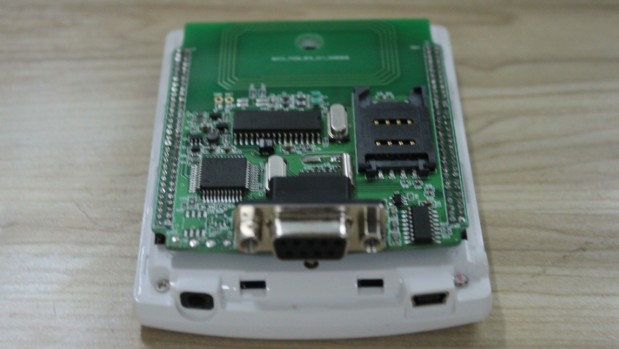

P1300與擴展板組合（2）

4. 超旋的電腦型手機開發模塊（我的手機我做主）

• 1) 通話只是它的一個功能
• 2) 把 MTK6225 功能充分的發揮出來，比如 MP3、MP4、Camera、GPRS、TF、U 盤等等，完全就是一個小型的電腦。通過擴展接口可以直接主控外設，大大的降低開發難度和開發成本。
• 3) 支持硬件的 JAVA 平臺，這個是普通電腦做不到的。可以快速的開發項目，脫離硬件直接在 PC 機上開發。
• 4) 支持 C 語言開發，了解手機開發過程

5. 實用性強（電子愛好者的最佳搭檔）

• 1) 可以當作一個功能齊全的手機使用
• 2) 可以當普通開發板使用，可以了解熟悉手機開 發，也可以了解 JAVA 下的手機游戲開發。尤其是學習大型嵌入式設計開發的經驗和應用。
• 3) 利用開發板自帶的功能開發設計一些產品，比 如無線數據采集，安防，視頻監控方面的產品。

6. 成本低，性能好

降低一半的硬件成本，比如無線數據采集類產品，都是采用 MCU51 或者是 ARM 之類的搭建一套主控平臺，之后購買 GPRS，加上所需的功能模塊比如RFID 功能，形成一套完整的 RFID 無線數據采集系統，若采用現在這個手機方案，只需在手機模塊加上 RFID 即可，并且有成熟的電源管理，菜單界面等等，系統穩定可靠，只需幾天就可以完成，軟件成本也極大的縮小。

7. 難度低，效率快

在工業項目中直接代替單片機或者是 ARM，把手機開發模塊理解成一個高級單片機，甚至比單片機更簡單的小電腦，不需要了解硬件，直接在 PC 上開發程序，降低軟硬件的難度。

8. 穩定方便

模塊中直接包含電池，特別適合在供電不穩，或者需要斷電保護的地方；模塊中直接帶手機天線，可以不需要外部擴展。
