萬能射頻卡開發模塊

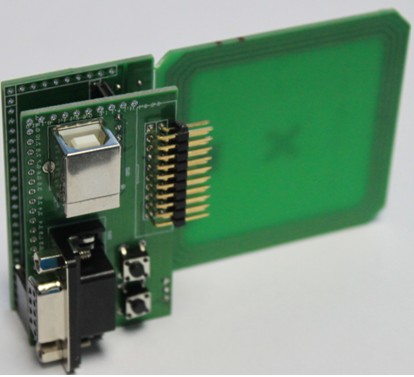

32bit Cortex M0 + RC531開發板
RC531開發板、RFID開發板 基于Cortex-M0單片機控制RC531完成TYPE A、TYPE B卡通信
智能識別（RFID）是物聯網的基礎技術，不僅僅是在物理網領域，在金融、安防、儀器儀表等等行業，RFID更加是不可或缺的基礎之一。NXP從MCM200，到最新NFC，在RFID領域一直中流砥柱。MFRCXX系列Read IC更是在智能識別領域有著廣泛的應用領域，為了更加方便的應用MFRCXX系列Read IC，我們推出了萬能射頻卡開發模塊。
之所以稱之為萬能開發模塊是因?yàn)槲覀兛梢宰鰹橐韵聨追N功能的模塊使用
A、MFRC531＋LPC1114 的開發Demo LPC1000是NXP推出的基于ARM最新的內核技術Cotex M0的高性能，低價格的32Bit MCU，我們?cè)谀K的周圍預留了多達28個的CPU的I/O PIN腳，其他的板載資源有LED、蜂鳴器，RS232、SPI（外接MFRC531）、I2C、PWM等等豐富的外設全部引出。提供豐富的外設例程序和原理圖。 我們提供專業底座，方便對CPU進行程序的調試和下載。USB供電。
B、專業的ISO1443A/ISO1443B 讀卡模塊 如果您不想了解復雜的ISO1443A/ISO1443B協議，可以使用我們提供的模塊，作為你的系統中READ部分
- • 工作頻率為13.56MHZ非接觸射頻識別技術，
- • CPU采用ARM Cortex-M0的LPC1113微控制器，其工作頻率可高達50MHz。
- • 讀卡芯片采用MFRC531，支持ISO 14443－A /B協議。
- • 主板面積僅60mm*30mm，標準的50歐姆匹配天線設計。
- • 自帶的天線讀卡距離為TYPEA<8cm，TYPEB<7cm。
- • 標準UART接口，方便傳送命令
- • 5V直流供電，正常運行模式時，其工作電流80mA。
- • 用戶可以使用板載多大28個的GPIO
C、RS232桌面式讀卡器 因?yàn)榘遢d用RS232的通訊接口，增加所示的底座 就可以成為一個高性價比的Mifare /ISO1443A/ISO1443B的桌面式發卡器。后續我們將提供PC端的庫，方便對發卡器發送各種命令，目前我們只是提供串口命令協議。
D、嵌入式系統主CPU模塊 因?yàn)槲覀冾A(yù)留的主MCU(LPC1113 內置Flash可以u(píng)pdata 到32K)的I/O多達28個，只需要根據你的系統需求把其他外設如 EEPROM、實時時鐘、按鍵等等系統外設作為底板就可以使用我們的驗證過的穩定的電源、健壯的CPU電路作為您系統的主CPU模塊。
