偉博創MCU體驗套件之Cortex-M0觸摸系統板

Cortex M0 觸摸系統板是偉博創MCU體驗套件中是基于LPC1114微控制器的，用于評估和體驗Cortex M0功能的電路板。LPC1114是精簡型的Cortex系列芯片之一，它基于NXP公司的先進M0內核， 具有32K字節片上閃存以及一系列豐富的外設接口。通過ULINK2、J-LINK等調試工具，可以調試、 燒寫板載的LPC1114芯片。Cortex M0 觸摸系統板提供的接口和外設有UART、LED燈、蜂鳴器以及 觸摸感應按鍵等功能。

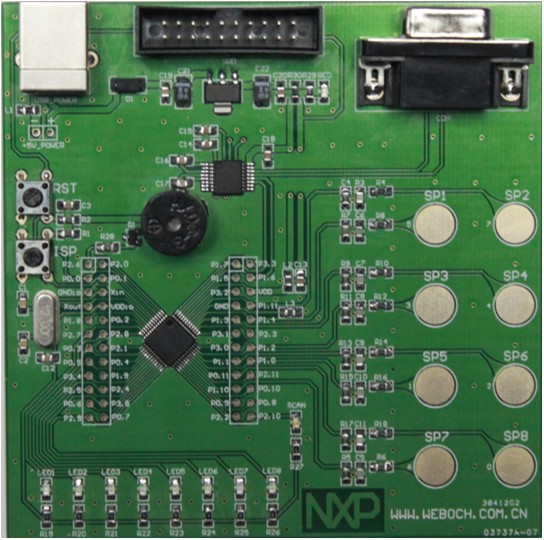

圖1 Cortex M0 觸摸系統板

M0主要特性

ARM Cortex-M0處理器，運行速度可達50M

具有3級流水線的馮諾伊曼總線結構

內嵌向量中斷控制器（ NVIC ）

片內32K字節Flash和8K字節RAM

通過片上引導程序實現在系統中編程（ ISP ）和在應用中編程（ IAP ）

串行接口：

• 可產生小數波特率、具有調制解調器、內部FIFO和支持RS-485/EIA-485標準的UART
• 可達兩個SPI控制器，帶SSP特性、FIFO和多協議功能
• I2C總線接口支持全速I2C規范和速率可達1Mbit/s帶多地識別和偵聽模式的增強型快速模式

其它外設：

• 多達42 個通用I/O口，帶可配置上拉和下拉的寄存器
• 某個引腳上高驅動電流（20mA）
• I2C總線引腳在FM+模式下可支持20mA的灌電流
• 4個通用定時器/計數器，共有4路捕獲輸入和13路匹配輸出
• 可編程看門狗定時器（WDT）
• 系統節拍定時器

SWD串行調試

集成了PMU（電源管理單元），在睡眠、深度睡眠和深度掉電模式中極大限度地減少功耗

三種低功耗模式：睡眠模式、深度睡眠模式和深度掉電模式

3.3V單一電源供應

10位ADC，在8個引腳中實現輸入多路復用

GPIO引腳能用做邊沿或電平觸發中斷源

帶分配器的時鐘輸出功能，能夠反映系統振蕩器時鐘，IRC時鐘，CPU時鐘和看門狗時鐘

處理器從深度睡眠模式喚醒通過指定的啟動邏輯信號，可達13個功能引腳

帶4個獨立閥值的上電檢測及掉電檢測，用于產生中斷和強制復位

上電復位

1MHz到25MHz工作范圍的晶體振蕩器

12M內部RC振蕩器可調整到1%精確度，可用于作為系統時鐘

PLL允許CPU運行到最大的CPU速率而無需高頻振蕩器，可運行來自振蕩器、內部RC振蕩器或 看門狗振蕩器

48個引腳：最多42個通用I/O端口

通過板上的觸摸按鍵，可以體驗M0的觸摸按鍵方案和性能

板上的資源

基于M0內核的LPC1114芯片

八個GPIO驅動的LED燈

一個復位按鍵和一個連接到P0.10的按鍵

一個RS232(DB9)連接頭

一個SWD單線調試接口連接頭

八個電容觸摸感應式按鍵

一個由GPIO控制的有源蜂鳴器

通過板上的擴展區，可以方便地擴展用戶自己的外設和體驗與M0接口操作

功能口及按鍵

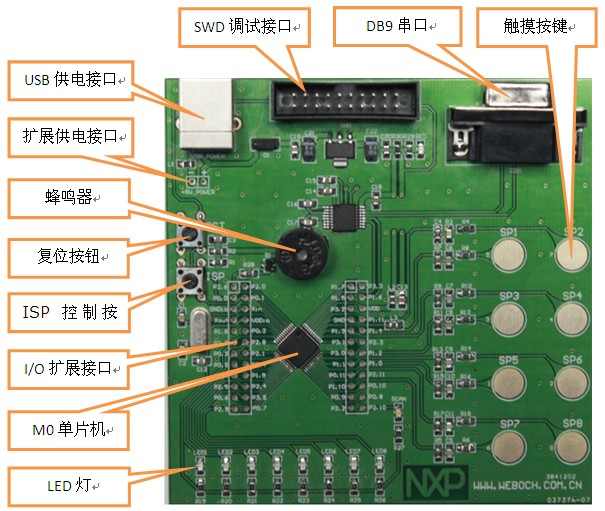

圖2 接口及按鍵的位置

表1 連接器、按鍵及測試點說明

操作過程介紹

使用USB線連接PC與觸摸系統板，為系統板供電。上電后，板上的全部LED燈閃爍八次，以檢查是否有 LED燈損壞。然后通過觸摸按鍵板，實現控制對應的LED燈亮滅。當有觸摸版被觸碰時，蜂鳴器鳴叫。 當有觸碰事件時，藍色LED燈亮一下。
