LPC1114/LPC11U14和LPC1343對比學習（四）定時器

這三種芯片都有2個16位的定時器和2個32位的定時器。這4個定時器的功能都非常強大，不在是像8051一樣，只有定時與計數功能。除了這兩個強大的功能外，還添加了匹配輸出，捕獲輸入，PWM輸出等。在這里我們只學習它們最基本的定時功能，對于其他功能就不作介紹。

在PWM模式下，2個32位可編程定時器/計數器均有3個匹配寄存器用于提供單邊沿的PWM輸出，剩下的那個匹配寄存器則用于控制PWM周期長度。在PWM模式下，16位定時器0（CT16B0）與32位定時器相同，而16位定時器1（CT16B1）只有其中的兩個匹配可用于向匹配輸出管腳提供單邊沿的PWM輸出。

在這4個定時器中，基本操作是一模一樣的，所以在下面我們只拿一個定時器作為實例進行說明，對于其他定時器，只需要把寄存器名稱改成相應的寄存器就可以了。

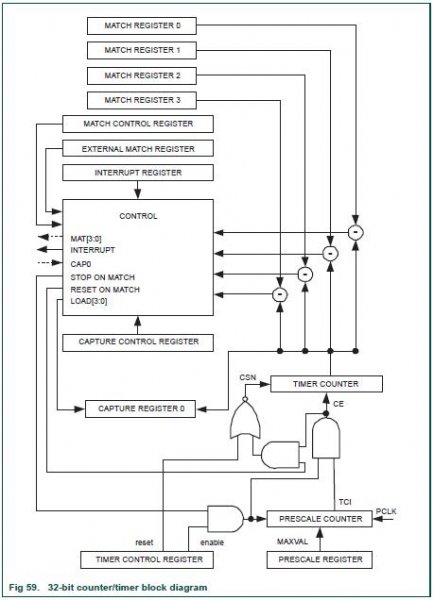

1.32位定時器/計數器特性

兩個32位的定時器/計數器，各帶有一個可編程的32位預分頻器；

計數器或定時器操作；

一個32位的捕獲通道可在輸入信號跳變時捕捉定時器的瞬時值。捕獲事件也可以產生中斷；

4個32位匹配寄存器，允許執行以下操作：

－ 匹配時連續工作，在匹配時可選擇產生中斷；

－ 在匹配時停止定時器運行，可選擇產生中斷；

－ 在匹配時復位定時器，可選擇產生中斷。

有4個與匹配寄存器相對應的外部輸出，這些輸出具有以下功能：

－ 匹配時設為低電平；

－ 匹配時設為高電平；

－ 匹配時翻轉電平；

－ 匹配時不執行任何操作。

對于各定時器，最多4個匹配寄存器可配置為PWM，允許使用多達3個匹配輸出作為單邊沿控制的PWM輸出。 注：除外設基址不同外，32位定時器/計數器0和32位定時器/計數器1功能相似。

2.16位定時器/計數器特性

兩個帶有可編程16位預分頻器的16位定時器/計數器；

定時器/計數器操作；

一個16位捕獲通道，可在輸入信號跳變時捕捉定時器的瞬時值。也可選擇捕獲事件產生中斷；

4個16位匹配寄存器允許執行以下操作：

－ 匹配時繼續工作，匹配時可選擇產生中斷；

－ 匹配時停止定時器運行，可選擇產生中斷；

－ 匹配時復位定時器，可選擇產生中斷。

有多達3個（CT16B0）或2個（CT16B1）與匹配寄存器相對應的外部輸出，這些輸出具有以下功能：

－ 匹配時輸出低電平；

－ 匹配時輸出高電平；

－ 匹配時翻轉電平；

－ 匹配時不執行任何操作。

對于各定時器，最多4個匹配寄存器可配置為PWM，允許使用最多3個匹配輸出作為單獨邊沿控制的PWM輸出。 注：除外設基址不同外，16位定時器/計數器0和16位定時器/計數器1功能相似。

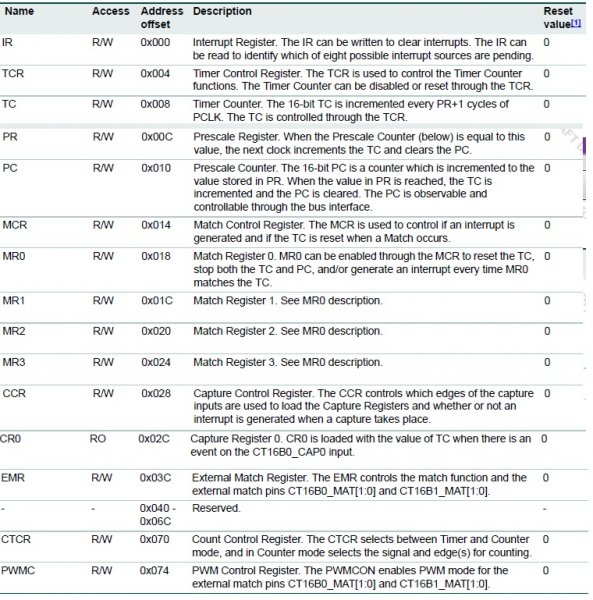

通過對這三種定時器寄存器的對比，發現寄存器是完全相同的，名稱對于LPC11U14的來說，命名有些不同，但是是和LPC1114/LPC1343完全對于的，下面就例舉LPC11U14的寄存器，如下表：

限于篇幅，這里就不對寄存器進行一一介紹了，LPC1114/LPC1343的寄存器是在上面的寄存器前面加上了定時器的名稱，如：TMR16B0IR等，關于功能和應用是沒有區別的。

下面將把實驗例程放在下邊，不過需要特別注意的是，16位定時器的最大定時值為16位，即65535。所以需要注意賦值溢出的問題。

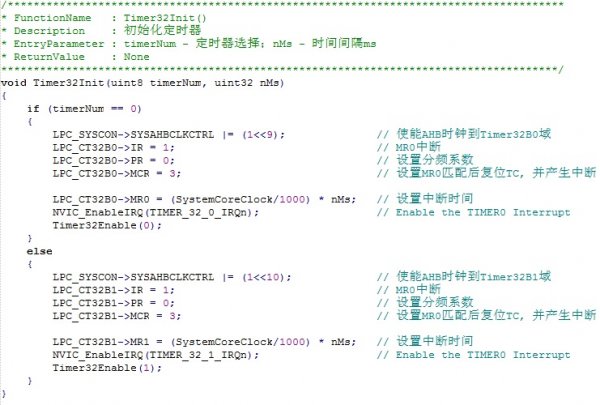

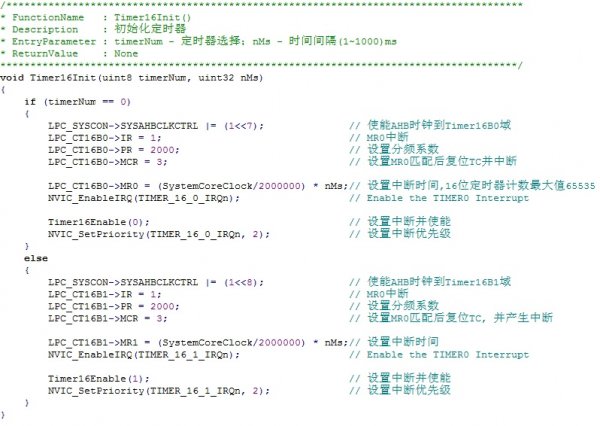

1. LPC11U14

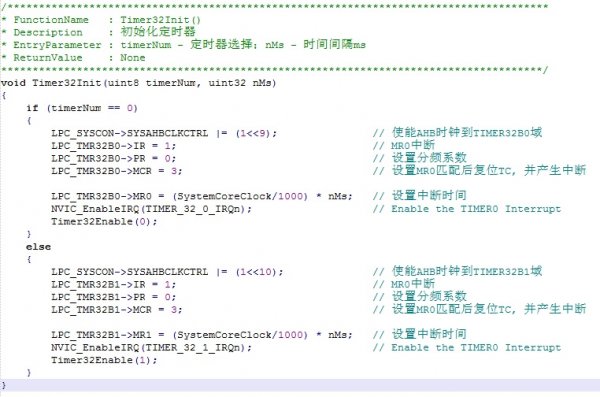

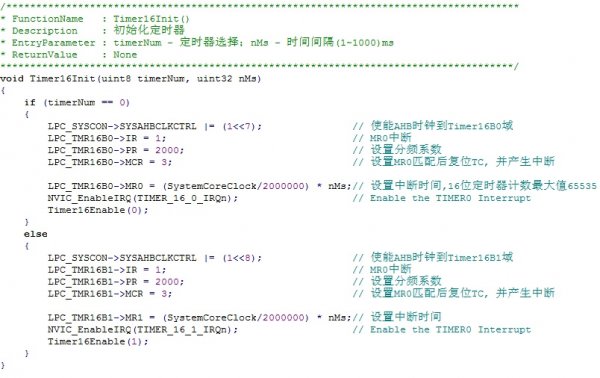

2.LPC1114/LPC1343

從三種芯片的定時器代碼可以看出：

1. 16位和32位是一樣的，只是范圍不同，由于16為的范圍在65535，所以需要通過分頻，提高定時范圍。

2. LPC11U14的定時器和其他兩種是一樣的，而不同的只是名稱有區別。如LPC_TMR32B0->IR ------------ LPC_CT32B0->IR
