LPC1114/LPC11U14和LPC1343對比學習（六）I2C

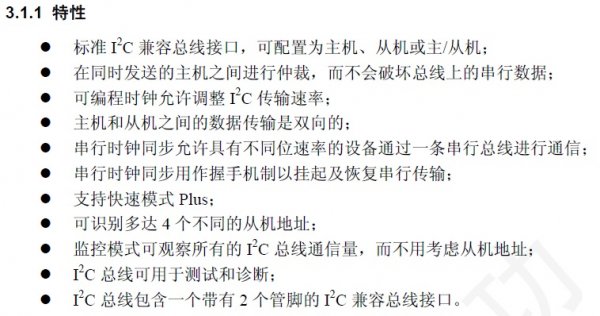

這三種芯片在I2C總線方面是基本一致的，但是LPC11U14的I2C管腳功能要強大一些增加了真正的開漏設置功能。它們的特點大致如下：

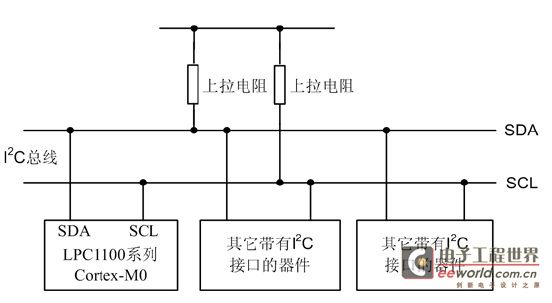

由于I2C管腳是開漏輸入，所以需要外接上拉電阻才能輸出高電平，所以在使用這兩個管腳作為GPIO時也需要接上拉電阻。總線配置如：

需要注意的是上來電阻與總線速度成反比，需要根據具體情況設定。

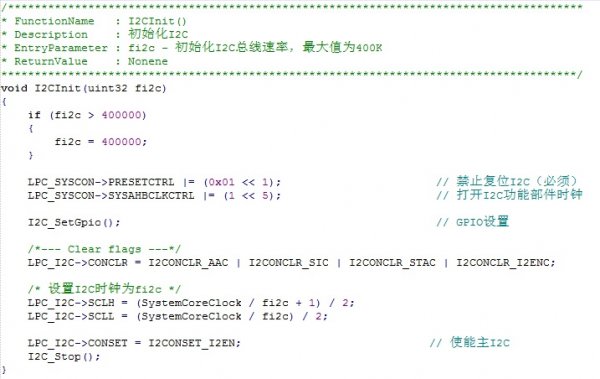

寄存器和結構在這里就不介紹了，網友可以自行查閱手冊，下面是I2C的初始化函數：

I2C的控制函數比較多，這里就不一一介紹了，需要注意的是在使用I2C寫EEPROM時，要延時毫秒級，否則可能會不成功；在按頁寫輸入時，需要注意也大小和頁地址。
