LPC2378 Demo 開發板--NXP LPC2378 開發板/學習板
增加USB程序下載，無需JTAG調試工具，無需串口，只需一根USB線即可下載程序到FLASH，方便快捷。
硬件特性：
- 采用LPC2378芯片作為主控制器（主頻可達72M）（B型為正式量產型）
- 接口分布均勻，插拔方便
- PCB尺寸：長13.00cm，寬12.00cm，體積小巧，便于攜帶以及安裝
- 板載芯片：LPC2378,TJA1050，DM9161AEP，LM386，AT24C16,IS63LV1024等
板載資源：
- AD(熱敏電阻測溫)、DA(USB聲卡)轉換
- 液晶顯示(LCD12232)
- USB2.0接口,可接MMC卡(U盤)，可作USB Audio Device(USB聲卡)
- MMC/SD(MCI)接口(提供帶FAT,FAT32文件系統)
- 雙RS232接口
- 雙CAN接口CJA1050
- 10M/100M以太網絡接口
- 5個按鍵，8個LED燈
- 串口ISP 或通過USB 下載功能
- JTGA調試仿真接口 (方便大家用仿真器調試下載，可以選配我們的ULINK2及JLINK仿真器)
- 其它功能(揚聲器輸出驅動-可直接接揚聲器)
- IIC--AT24C16
- MiniBus實驗(外擴IS63LV1024,位于板子背面)
實驗內容：
- RTC實時時鐘實驗(芯片內部自帶)
- GPIO的控制實驗，LED(發光二極管)、KEY(鍵盤)、蜂鳴器奏音樂實驗(GPIO中斷實驗等)
- 環境溫度測量(AD實驗),可以測0~100度
- 外部中斷實驗,本板采用P2.10口進行中斷實驗
- 雙串口,可以與PC或其它外設通訊,也可以做相互通訊實驗
- 串行EEPROM實驗(IIC的通訊實驗)板載AT24C16 .(提供AT24XX通用讀寫例程)
- 內部定時器實驗(跟51類似)
- 8個LED做音量大小指示條...也可以做下載程序進度條
- LCD122*32 圖形液晶顯示(動畫演示).USB AUDIO 音量動態顯示
- DAC轉換實驗(自帶)，這個實驗在51上一般是沒有的，進行USB Audio(USB聲卡)實驗.也可以自己DIY標準的信號源發生器
- USBHID實驗
- USB轉串口的實驗,本板帶兩個串口可做一個USB轉兩個串口的實驗 USB TO RS232
- 可外接MMC/SD卡,可以自由DIY讀卡器,海量U盤(帶FAT,FAT32文件系統)
- PWM實驗，SSP實驗，WDT實驗
- 還有大家關心的ARM的IAP實驗...DIY自己的遠程BOOTLOADER
- 網絡TCP/IP實驗，WEB，F(xiàn)TP，TCP，UDP等實驗,(附帶webserver實例及HTTP_Demo可通過網頁控制LED,查看溫度值等)
- 2路CAN實驗
- MiniBus實驗(外擴IS63LV1024,External Memory Controller (EMC)實驗)
- Ucosii實驗 (LPC2378 UCOSII演示程序下載)
標準配置：

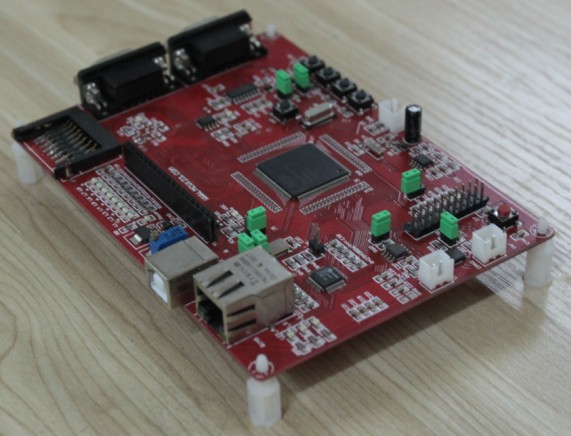

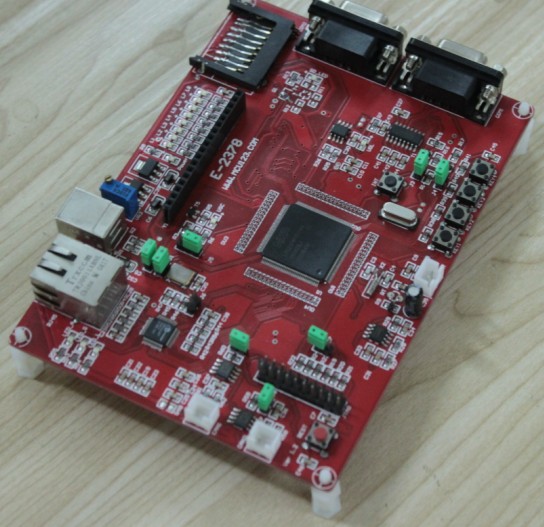

- ARM7 KIT LPC2378開發板 1塊

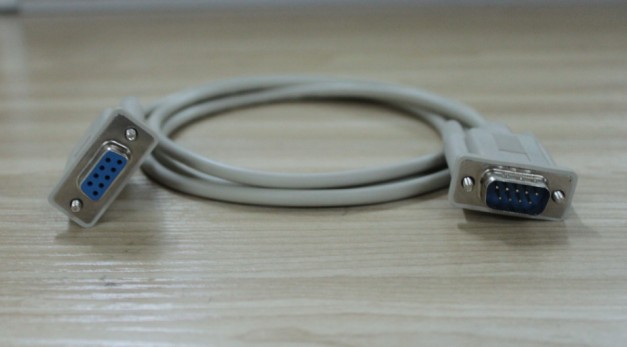

- 串口線 1 條

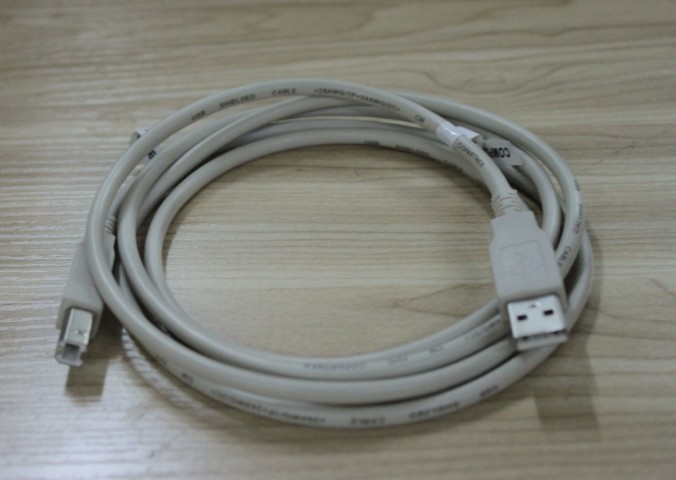

- USB線 1條
- 交叉網線 1條
- 揚聲器 1個
- 光盤(開發環境及LPC2378的所有例程,相關的手冊及ARM書籍) 1 張
可選配件：
- ULINK2 (USB接口的JTAG調試器支持KEIL，讓你更快速上手 680元)
- J-LINK ARM ICE(兼容SEGGER公司的JLINK) 1280元 (支持ADS,IAR,KEIL,RV)
- WIGGLER調試器 40元
- LCD12232 圖形液晶 40元
- TFTLCD 240X320 彩色液晶..(基于UCGUI驅動等)
