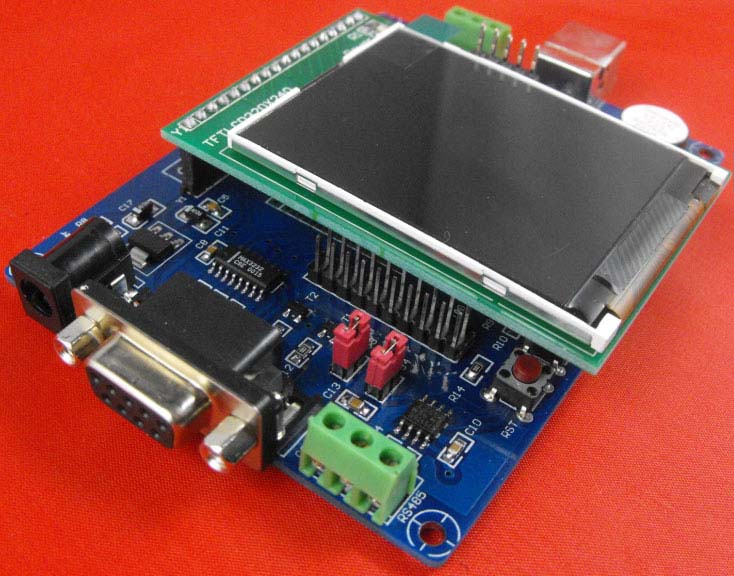

QQ1752開發板-LPC1752開發板
LPC1700系列芯片使用高性能的ARM Cortex-M3 V2版本 32位的RISC內核，工作頻率為100 MHz。它內置高速存儲器(高達512K字節的閃存和64K字節的SRAM)，豐富的增強I/O端口和聯接到兩條APB總線的外設。該板包含8通道12位 的ADC和10位的DAC、4個通用16位定時器、電機控制PWM接口以及多個標準和先進的通信接口：多達3個I2C、SPI、2個I2S、1個 SDIO、4個USART、一個USB Host/Device/OTG接口和兩個CAN、Ethernet MIC接口、Quadrature Encoder interface。
1700系列工作于-40°C至+105°C的溫度范圍，供電電壓為2.0V至3.6V。它的一系列省電模式突顯出了它的低功耗的特點。
豐富的外設配置，使得LPC1700微控制器適合于多種應用領域：
- 電機驅動和應用控制
- 醫療和手持設備
- 汽車電子等領域
USB BOOTLOADER程序下載（支持USB下載程序）
板載資源：
- 處理器：LPC1752，主頻：100MHz,64KB FLASH Memory(片內),16KB SRAM(片內)
- AD轉換(熱敏電阻測溫)
- 液晶顯示(LCD12232,TFTLCD320X240彩屏接口)
- USB2.0 Device接口
- 1路RS485接口
- 1路三線RS232串行口.支持ISP下載
- 1路CAN接口CJA1050
- 2個按鍵，4個LED燈.2個功能按鍵-Reset和INT0按鍵
- 串口ISP（bootloader）下載功能，JTGA調試接口
- JTAG接口(方便大家用仿真器調試，可以選配我們的ULINK2及JLINK仿真器)
- I2C接口(AT24C16讀寫實驗) ，蜂鳴器
實驗內容：
- TFT_LCD320X240顯示例程
- LCD122 X 32圖形點陣液晶顯示例程 (包含動畫顯示)
- GPIO的控制實驗，LED(發光二極管)、KEY(按鍵)等
- 中斷向量配置實驗例程N(yùn)VIC
- ADC模數轉換例程
- 利用CortexM3位塊管理功能來讀寫SRAM中的變量程序
- CAN實驗
- DEBUG仿真模擬調試?yán)?/li>
- Blinky綜合測試?yán)?/li>
- Mass_Storage實驗例程
- USB HID測試?yán)?/li>
- 串口通訊例程
- TIM實驗例程
- I2C 測試?yán)?/li>
- PWM測試程序
- RTC實時時鐘程序
- USB轉串口程序USB BOOTLOADER程序下載（支持USB下載程序）
- USB 轉CAN 程序(開發中)
標準配置：
- LPC1752 開發板+TFT 2.4液晶 1塊
- 串口線 1 條
- USB A-B線 1條
- 光盤(開發環境及LPC1752的所有例程) 1 張
LPC175X KIT硬件手冊(內含硬件原理圖)
http://www.mcu123.com/product/lpc17xx/LPC1752_KIT_HW.pdf
