LPC1114/LPC11U14和LPC1343對比學習（一）整體對比

為了讓大家一起最快的認識這幾張微處理器，后面我們將和大家一起對這三種微處理器進行對比性學習，力求讓大家盡快的認識這三種處理器的異同，方便大家今后應用選型，也希望有經驗的網友一起分享自己的應用經驗。

后面將逐個比較它們的異同點，出個系列教程。

LPC1100出了一系列的處理器，原則上LPC11U14也是此系列的芯片，但是實際應用中還是有很多的區別，這就是我為什么要和大家進行系列比較性學習的目的。所以這里指的LPC1114主要是指普通型的，對于其他同一系列的芯片應用其實是差不多的。故這里就選擇這三類芯片中的典型芯片進行介紹。

LPC1100系列芯片是基于M0內核的，而LPC1300系列芯片則是基于M3內核的。然而使用后我們會發現，這兩種內核的芯片實際上有很大的相似。換句話說，如果只是從應用的角度來說，基本上是看不出它們是不同內核的，只是M3的速度稍快一寫而已。

那么為什么要對這三種芯片進行學習呢？

1. 這三種芯片基本上是Pin To Pin兼容的，在同一PCB上是可以共用的（當然除了部分特殊外設外）。

2. LPC1114雖然和LPC11U14是同系列但是實際上卻又太多的不同，而LPC1343反而和LPC1114相同的還多些（奇怪的表現，不知道NXP為什么這樣弄）。

3. LPC11U14和LPC1343都帶有USB，而且管腳兼容，所以學習USB是一個必要的方向。

好了要找理由的話可以找很多，一萬個夠不夠啊 ？下面我們就開始吧。

管腳描述

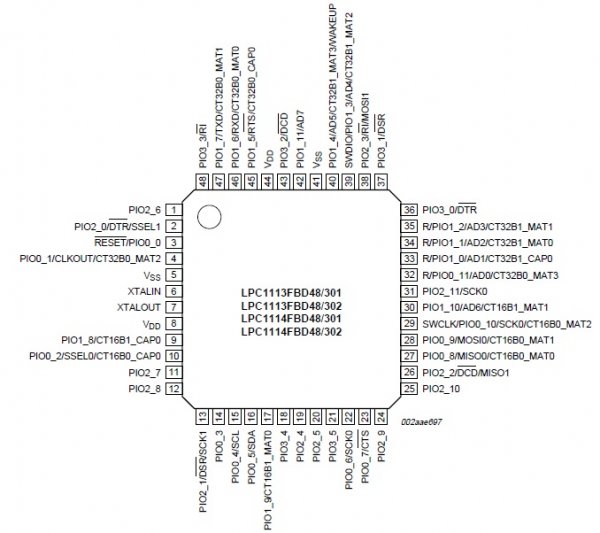

1.LPC1114 48腳管腳圖：

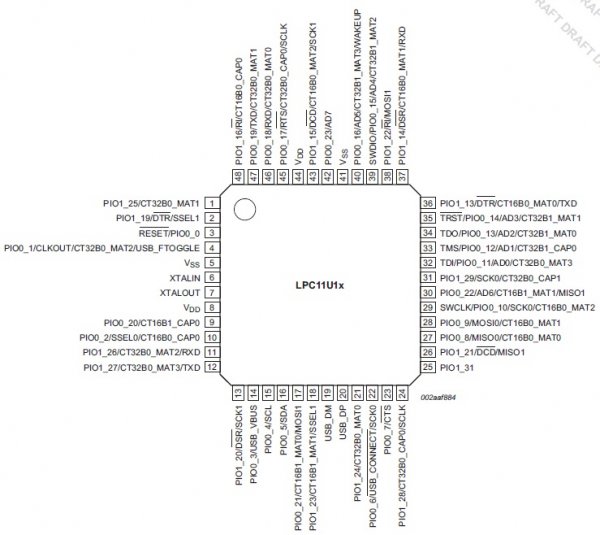

2.LPC11U14 48腳管腳圖：

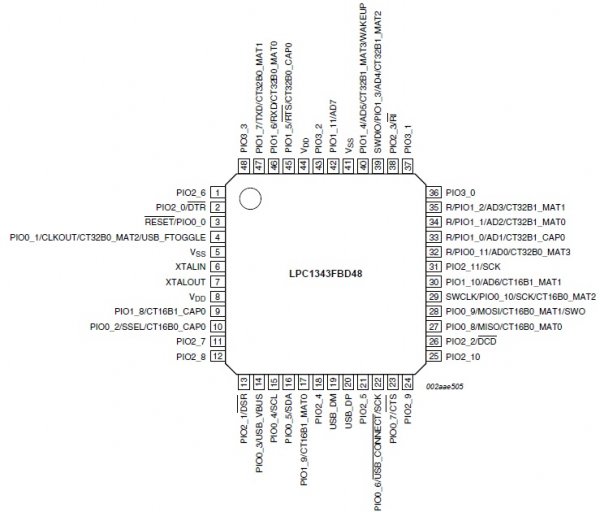

3.LPC1343 48腳管腳圖：

總結：

1. 從上面的管腳分布可看出，它們的電源、時鐘、復位等管腳是Pin對Pin兼容的，這一點是最為關鍵的，只有能滿足這一點實際上PCB基本上就可以通用了，特別是開發板，當然實際應用是有區別的。

2. 對于LPC1114和LPC1343來說都有P0~P3的管腳，而且是Pin To Pin兼容的（除了USB部分）。但是LPC11U14只有P0和P1。這一點很讓人奇怪，為什么LPC11U14不是有和LPC1114兼容的管腳命名？而LPC1343則與LPC1114兼容呢？不是LPC11U14才是LPC1100系列芯片嗎？所以從這點看LPC1343倒是像LPC1100系列芯片了。

3. 外設對比，我們可以看出它們的外設管腳是兼容的（LPC1343沒有SSP1），雖然LPC11U14的管腳名稱不同但是外設分布還是相同的（這樣就必須修改底層程序，才能兼容，而LPC1343則不需要）。

從上面幾點就可以知道，它們是兼容的，部分軟件不兼容，但是PCB完全是兼容的，所以可以設計一款PCB，兼容這三種芯片。整體上來說LPC1114和LPC1343的兼容性要比LPC11U14的還強。

LPC1114/LPC11U14和LPC1343系列特性

LPC1100系列特性介紹

1. Cortex-M0內核，運行速度高達50MHz
2. 帶有SWD調試功能、支持JTAG調試功能（僅LPC11U00系列）
3. 支持邊界掃描（僅LPC11U00系列）
4. 支持非屏蔽（NMI）中斷（僅LPC11U00系列）
5. 內置嵌套向量中斷控制器（NVIC）
6. 系統節拍定時器
7. 具有32KB（LPC1114L/LPC11C14/LPC11C24/LPC11U14）、24KB（LPC1113L/LPC11U13）、16KB（LPC1112L/LPC11C12/LPC11C22/LPC11U12）、8KB（LPC1111L/02）片內Flash程序存儲器
8. 最高配置8KB片內SRAM，LPC11U00系列為6KB（CPU 4KB + USB 2KB）
9. 可通過片內引導裝載程序軟件來實現在系統編程（ISP）和在應用編程（IAP）
10. 可選擇通過CAN(僅LPC11C00系列)或UART接口進行Flash ISP編程
11. 串行接口包括：
• USB 2.0全速接口，集成片上PHY（僅LPC11U00系列）
• CAN控制器（LPC11C12/C14/C22/C24支持），內部ROM集成供CAN和CANOpen標準使用的初始化和通信的API函數，用戶可直接調用；兼容CAN2.0A/B，傳輸速率高達1Mbit/s；支持32個消息對象，且每個消息對象有自己的掩碼標識；提供可屏蔽中斷、可編程FIFO模式
• 集成片上高速CAN收發器（僅LPC11C22/C24支持）
• UART，可產生小數波特率，具有調制解調器、內部FIFO，支持RS-485/EIA-485標準，支持ISO7816-3智能卡接口及IrDA（僅LPC11U00系列）
• SSP控制器，帶FIFO和多協議功能
• I2C總線接口，完全支持I2C總線規范和快速模式，數據速率為1Mbit/s，具有多個地址識別功能和監控模式
12. 數字外設：
• 多達42個（LPC11C12/C14為40個，LPC11C22/C24為36個；LPC11U00系列HVQFN33封裝為26個，其它封裝為40個）通用I/O（GPIO）引腳，帶可配置的上拉/下拉電阻，LPC11U00系列還可配置為中繼模式和開漏模式
• 每個GPIO口均可配作邊沿或電平中斷（LPC11U00可選擇所有GPIO中的8個，每個GPIO中斷占用獨立NVIC通道）
• 1個引腳（P0.7）支持20mA的高驅動電流
• I2C總線引腳在FM+模式下可支持20mA的灌電流
• 4個通用定時器/計數器，共有4路捕獲輸入和13路匹配輸出
• 可編程的看門狗定時器（WDT）（LPC11U00為帶窗看門狗WWDT）
13. 模擬外設：
• 8通道10位ADC
14. 時鐘產生單元：
• 12MHz內部RC振蕩器可調節到+1%精度，并可將其選擇為系統時鐘
• PLL允許CPU在最大CPU速率下操作，而無需高頻晶振，可從主振蕩器、內部RC振蕩器運行
• 第二個專用PLL用于USB接口（僅LPC11U00系列）
• 時鐘輸出功能可以反映主振蕩器時鐘、IRC時鐘、CPU時鐘和看門狗時鐘
15. 功率控制：
• 具有三種低功耗模式：睡眠模式、深度睡眠模式和深度掉電模式（LPC11U00系列為四種，增加掉電模式）
• 集成了PMU（電源管理單元），可在睡眠、深度睡眠、掉電（僅LPC11U00系列）和深度掉電模式中極大限度地減少功耗
• 片內固化功耗管理文件，通過簡單調用就能降低功耗（僅LPC1100L和LPC11U00系列）
• 13個擁有專用中斷的GPIO可將CPU從深度睡眠模式中喚醒（LPC11U00系列還可通過復位、WDT中斷、BOD中斷、USB活動喚醒）
• 上電復位（POR）
• 掉電檢測，具有4個獨立的閥值，用于中斷和強制復位
16. 3.3V單電源供電（1.8V~3.6V）
17. 可采用LQFP48、PLCC44、HVQFN33、TFBGA或WL-CSP（晶片級）封裝

LPC1300系列特性：

1. 第二代Cortex-M3內核，高達70MHz的運行速度
2. 內置有嵌套向量中斷控制器（NVIC）
3. 具有32KB（LPC1343/13）/16KB（LPC1342）/8KB（LPC1311）片上Flash程序存儲器
4. 10位ADC，在8個引腳中實現輸入多路復用
5. 在系統編程（ISP）和在應用編程（IAP）可通過片內引導裝載程序軟件來實現
6. 串行接口包括：
7. 帶有用于設備的片內PHY的USB 2.0全速設備控制器（僅對于LPC1342/43）
8. 可產生小數波特率、具有調制解調器、內部FIFO和支持RS-485/EIA-485標準的UART
9. SSP控制器，帶FIFO和多協議功能
10. I2C總線接口，完全支持I2C總線規范和快速模式，數據速率為1Mbit/s，具有多個地址識別功能和監控模式
11. 其它外設：
12. 多達42個通用I/O（GPIO）引腳，帶可配置的上拉/下拉電阻，并具有新的、可配置的開漏操作模式
13. 4個通用定時器/計數器，共有4路捕獲輸入和13路匹配輸出
14. 可編程的看門狗定時器（WDT）
15. 具有系統定時器

由上面的特性可以看出，這三類芯片的外設基本是一致的，大致如下：

更多選型指南

Type number	fmax [max] (MHz)	FLASH (kB)	RAM (kB)	I/O pins	USB device	CAN	UART	I2C	SPI	ADC	Timers	PWM	Package name	PLL	VDD [min] (V)	VDD [max] (V)	CPU supply voltage (V)
LPC1102UK		32	8	11			1		1	5	4		WLCSP	Y	1.8	3.6
LPC1110FD20	50	4	1	16			1	1	1		2		SO20	Y	1.8	3.6	3.3
LPC1111FDH20	50	8	2	16			1	1	1		2		TSSOP20	Y	1.8	3.6	3.3
LPC1111FHN33	50	8	4	28			1	1	1	8	5	13	HVQFN32	Y	1.8	3.6	3.3
LPC1112FD20	50	16	4	16			1	1	1		2		SO20	Y	1.8	3.6	3.3
LPC1112FDH20	50	16	4	14			1		1		2		TSSOP20	Y	1.8	3.6	3.3
LPC1112FDH28	50	16	4	22			1	1	1		2		TSSOP28	Y	1.8	3.6	3.3
LPC1112FHN33	50	16	4	28			1	1	1	8	5	13	HVQFN32	Y	1.8	3.6	3.3
LPC1113FBD48	50	24	8	42			1	1	2	8	5	13	LQFP48	Y	1.8	3.6	3.3
LPC1113FHN33	50	24	8	28			1	1	1	8	5	13	HVQFN32	Y	1.8	3.6	3.3
LPC1114FA44	50	32	8	38			1	1	2	8	5	13	PLCC44	Y	1.8	3.6	3.3
LPC1114FBD48	50	32	8	42			1	1	2	8	5	13	LQFP48	Y	1.8	3.6	3.3
LPC1114FDH28	50	32	4	22			1	1	1		2		TSSOP28	Y	1.8	3.6	3.3
LPC1114FHN33	50	32	8	28			1	1	1	8	5	13	HVQFN32	Y	1.8	3.6	3.3
LPC1114FN28	50	32	4	22			1	1	1		2		DIP28	Y	1.8	3.6	3.3
LPC11C12FBD48	50	16	8	40		1	1	1	2	8	5	13	LQFP48	Y	1.8	3.6	3.3
LPC11C14FBD48	50	32	8	40		1	1	1	2	8	5	13	LQFP48	Y	1.8	3.6	3.3
LPC11C22FBD48		16	8	36			1	1	2	8	4		LQFP48	Y	1.8	3.6
LPC11C24FBD48		32	8	36			1	1	2	8	4		LQFP48	Y	1.8	3.6
LPC11D14FBD100	5.00E+07	0	8	42			1	1	2	8	4		LQFP100	Y
LPC11U12FBD48		16	6	40	1		1	1	2	1	4		LQFP48	Y	1.8	3.6
LPC11U12FHN33		16	6	26	1		1	1	2	1	4		HVQFN32	Y	1.8	3.6
LPC11U13FBD48		24	6	40	1		1	1	2	1	4		LQFP48	Y	1.8	3.6
LPC11U14FBD48		32	6	40	1		1	1	2	1	4		LQFP48	Y	1.8	3.6
LPC11U14FET48		32	6	40	1		1	1	2	1	4		TFBGA48	Y	1.8	3.6
LPC11U14FHN33		32	6	26	1		1	1	2	8	4		HVQFN32	Y	1.8	3.6



型 號	Flash(KB)	SRAM(KB)	USB2.0	I2C(Fast+)	ADC	Timer 32/16bit	SSP	UART (RS-485)	封 裝
LPC1342	16	4	Device	1	8ch/10bit	2/2	1	1	HVQFN33
LPC1343	32	8	Device	1	8ch/10bit	2/2	1	1	HVQFN33/LQFP48
LPC1313	32	8	—	1	8ch/10bit	2/2	1	1	HVQFN33/LQFP48
LPC1311	8	2	—	1	8ch/10bit	2/2	1	1	HVQFN33

LPC1114：支持3.3V低電壓，有42個GPIO端口，支持一個UART/485，1路I2C，2路SSP，8路ADC，2/2 16/32位定時器等。

LPC11U14：和LPC1114基本一致多1路USB 2.0。

LPC1343：和LPC1114基本一致，多1路USB 2.0，少1路SSP。

通過上面的內容可以看出，這三種芯片非常相似。很有必須比較性的學習，后面我們就逐步開始吧。
